තනි මාදිලිය 12 Cores MPO MTP දෘශ්‍ය තන්තු ලූප්බැක්
විස්තර
+ MPO MTP ඔප්ටිකල් ෆයිබර් ලූප්බැක් ජාල රෝග විනිශ්චය, පද්ධති වින්‍යාසයන් පරීක්ෂා කිරීම සහ උපාංග පිළිස්සීම සඳහා භාවිතා කරයි. සංඥාව ආපසු ලූප් කිරීම දෘශ්‍ය ජාලය පරීක්ෂා කිරීමට ඉඩ සලසයි.
+ MPO MTP ඔප්ටිකල් ෆයිබර් ලූප්බැක් සංයුක්ත පියසටහනක් තුළ 8, 12 සහ 24 ෆයිබර් විකල්ප සමඟ පිරිනමනු ලැබේ.
+ MPO MTP ඔප්ටිකල් ෆයිබර් ලූප්බැක් සෘජු, හරස් කළ හෝ QSFP පින් අවුට් සමඟ පිරිනමනු ලැබේ.
+ MPO MTP ඔප්ටිකල් ෆයිබර් ලූප්බැක් මඟින් සම්ප්‍රේෂණ සහ ලැබීමේ කාර්යයන් පරීක්ෂා කිරීම සඳහා ලූප් කළ සංඥාවක් සපයයි.
+ MPO MTP ඔප්ටිකල් ෆයිබර් ලූප්බැක් පරීක්ෂණ පරිසරය තුළ බහුලව භාවිතා වේ, විශේෂයෙන් සමාන්තර දෘෂ්ටි විද්‍යාව 40/100G ජාල තුළ.
+ MPO MTP ඔප්ටිකල් ෆයිබර් ලූප්බැකා මඟින් MTP අතුරුමුහුණත - 40GBASE-SR4 QSFP+ හෝ 100GBASE-SR4 උපාංග සහිත සම්ප්‍රේෂක සත්‍යාපනය සහ පරීක්ෂා කිරීමට ඉඩ සලසයි.
+ MPO MTP ඔප්ටිකල් ෆයිබර් ලූප්බැක්, MTP සම්ප්‍රේෂක අතුරුමුහුණත්වල සම්ප්‍රේෂක (TX) සහ ග්‍රාහක (RX) ස්ථාන සම්බන්ධ කිරීම සඳහා ගොඩනගා ඇත.
+ MPO MTP ඔප්ටිකල් ෆයිබර් ලූප්බැක් මඟින් දෘශ්‍ය ජාල කොටස් MTP ට්‍රන්ක්/පැච් ලීඩ් වෙත සම්බන්ධ කිරීමෙන් ඒවායේ IL පරීක්ෂාව පහසු කර වේගවත් කළ හැක.
අයදුම්පත

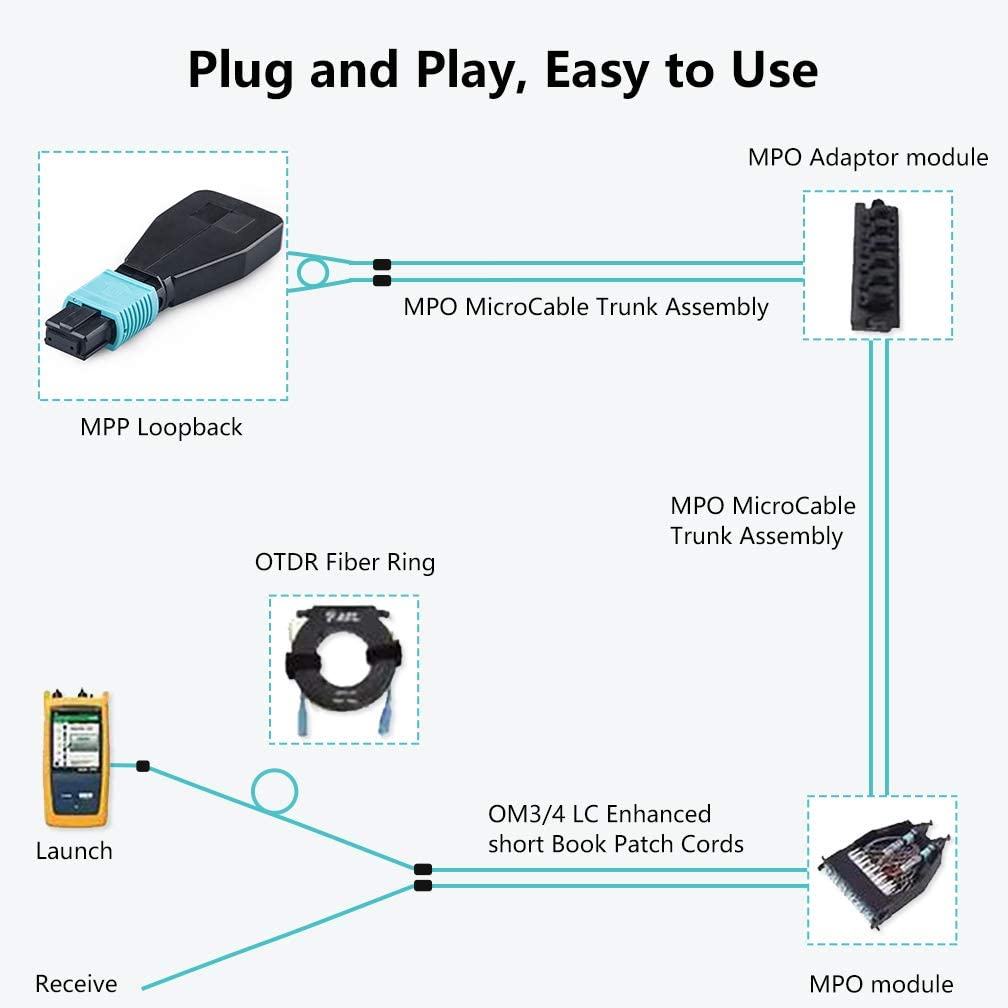

+ MTP/MPO දෘශ්‍ය තන්තු ලූප්බැක් පරීක්ෂණ පරිසරය තුළ බහුලව භාවිතා වේ, විශේෂයෙන් සමාන්තර දෘශ්‍ය 40 සහ 100G ජාල තුළ.
+ එය MTP අතුරුමුහුණත - 40G-SR4 QSFP+, 100G QSFP28-SR4 හෝ 100G CXP/CFP-SR10 උපාංග සහිත සම්ප්‍රේෂක සත්‍යාපනය සහ පරීක්ෂා කිරීමට ඉඩ සලසයි. MTP® සම්ප්‍රේෂක අතුරුමුහුණත් වල සම්ප්‍රේෂක (TX) සහ ග්‍රාහක (RX) ස්ථාන සම්බන්ධ කිරීම සඳහා ලූප්බැක් ගොඩනගා ඇත.
+ MTP/MPO දෘශ්‍ය තන්තු ලූප්බැක් මඟින් MTP ට්‍රන්ක්/පැච් ලීඩ් වෙත සම්බන්ධ කිරීමෙන් දෘශ්‍ය ජාල කොටස්වල IL පරීක්ෂාව පහසු කර වේගවත් කළ හැක.
පිරිවිතර
| තන්තු වර්ගය (විකල්ප) | තනි-මාතය බහුමාධ්‍ය OM3 බහුමාධ්‍ය OM4 බහුමාධ්‍ය OM5 | ෆයිබර් සම්බන්ධකය | MPO MTP කාන්තා |
| ආපසු පාඩුව | SM≥55dB 25dB | ඇතුළත් කිරීමේ පාඩුව | මි.මී.≤1.2dB, SM(G652D)≤1.5dB, SM(G657A1)≤0.75dB |
| ආතන්ය ප්‍රතිරෝධය | කිලෝග්‍රෑම් 15 | ඇතුළු කිරීමේ-ඇදීමේ පරීක්ෂණය | 500 වතාවක්, IL≤0.5dB |

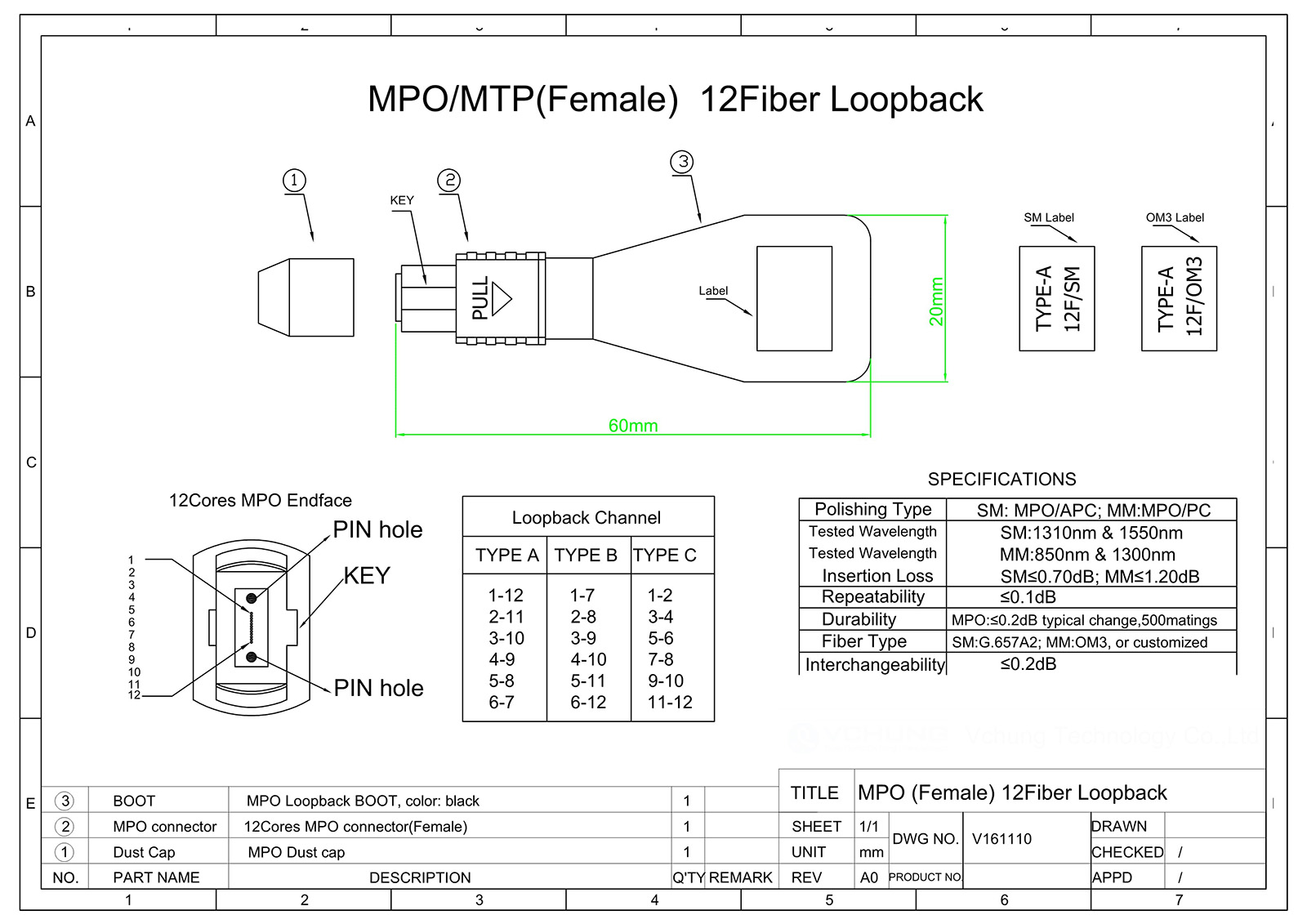

| කේබල් ජැකට් ද්‍රව්‍ය | එල්එස්එස්එච්එච් | ප්‍රමාණය | 60මි.මී.*20මි.මී. |
| මෙහෙයුම් උෂ්ණත්වය | -40 සිට 85°C දක්වා | HTS-සමමුහුර්ත කේතය | 854470000 |
